Rilievi Planimetrici - Modalità - Geom. Michele Scalici

Per un miglior risultato nei rilievi planimetrici è necessario eseguirne anche le diagonali (specialmente nei vecchi edifici), così ottenendo delle trilaterazioni. E’ palese che una diagonale soltanto del locale da rilevare è sufficiente per individuare con precisione le altre linee (pareti), ma è altresì importante, ove possibile, rilevare le altre diagonali (anche di eventuali scatti interni) per avere così una controprova ed una più fedele restituzione.

I rilievi planimetrici, con fettuccia metrica ed eventualmente con metro elettronico (laser) e doppio metro, possono essere integrati, sia internamente (eventuali locali di interesse artistico) che esternamente (chiostrine, cavedii, ecc.), per una più puntuale rappresentazione, con rilievi topografici di appoggio.

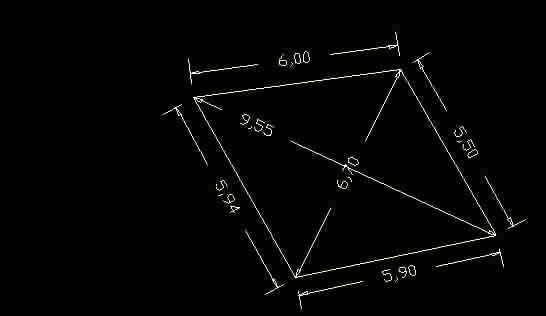

Per capire meglio il concetto si espone quanto detto nel grafico sotto riportato:
